[DX11] 안개 구현: Render Path 분리 (Full Quad Rendering)

1. 개요

---

이번엔 Fog를 구현하는 방법에 대해 알아보도록 하겠습니다.

아래는 Epic Games에서 제공하는 이미지입니다.

Fog를 이용하면 아주 자연스럽고 멋진 3D 세상을 구현할 수 있습니다.

Exponential Height Fog



---



2. Full Quad Rendering을 통한 구현

---

우선은 우리가 기본적으로 Rendering하던 방식에서 벗어나 화면을 덮는 Full Quad를 통해 전달해야 합니다.

그런데 어째서 Full Quad라는 매개체를 이용해야 하는 것일까요?

비유를 통해 그 이유를 알아보도록 합시다.

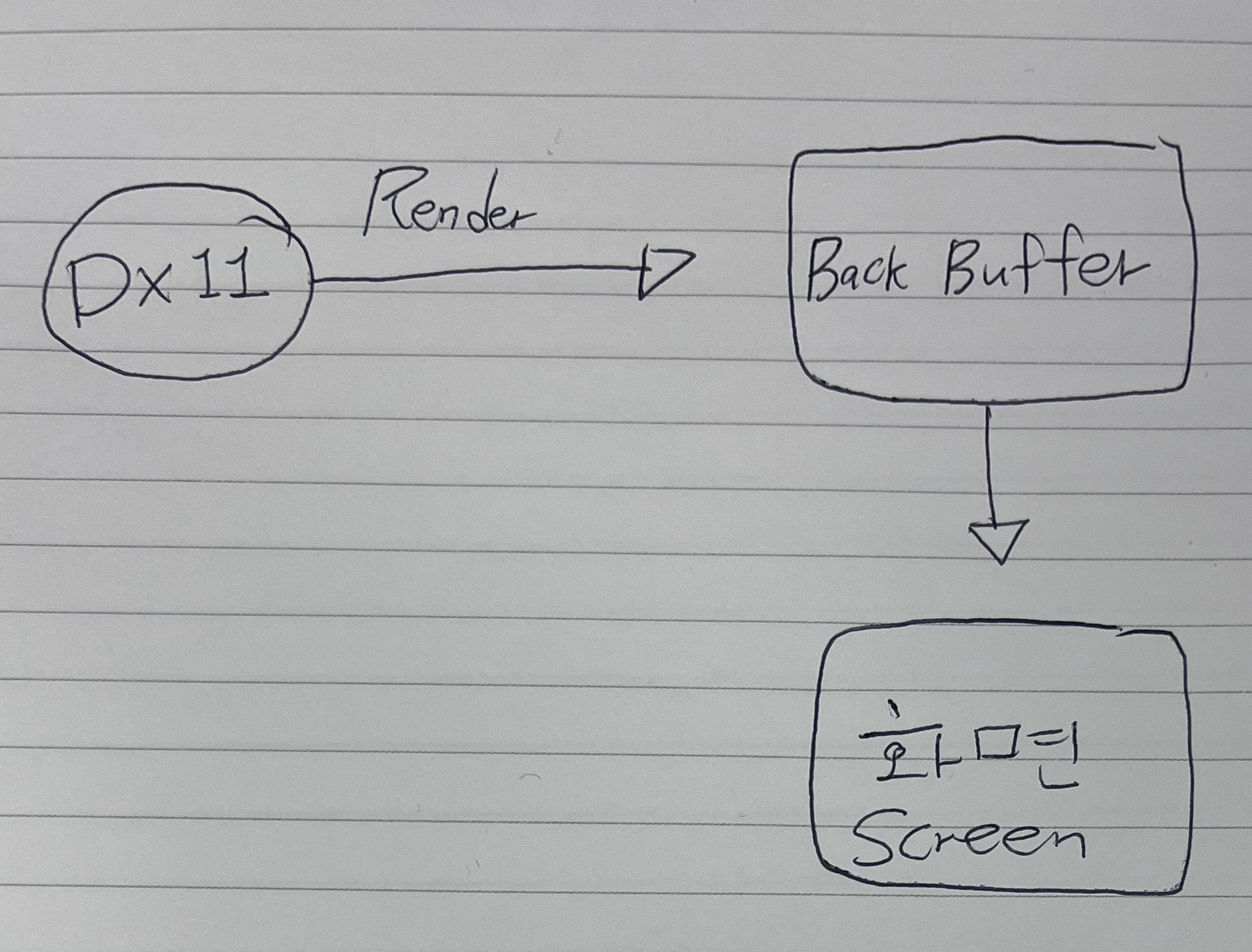

우리가 지금 쓰는 방식인 Forward Rendering은 각 객체들을 화면에 직접 그리는 방식입니다.

만약 안개를 그리고 싶다면 화면에 물체들과 안개를 같이 그려야 합니다.

그러나 이 방식보다는 우리가 그리고 싶은 물체를 우선적으로 그린 뒤 안개는 따로 그려서 겹치는 방식으로



그리는 것이 좀 더 효율적인 방식입니다.

상상해 보세요. 맑은 아크릴판에 풍경을 그린 후, 그 위에 반투명한 안개 무늬가 있는 두 번째 아크릴판을 올립니다.

이렇게 하면 전체 장면에 한 번에 일관된 안개 효과를 줄 수 있습니다.



이것이 바로 Full Quad Rendering의 원리입니다.



만약 물체마다 안개 효과를 계산하면 불필요하게 많은 연산이 발생할 수 있습니다.



대신 Full Quad를 사용하면, 렌더링된 장면 전체의 깊이 정보(Depth Buffer)를 활용하여



각 픽셀 단위로 안개 농도를 계산하게 되므로 GPU 연산이 단순화됩니다.



또한 Post Processing 단계에서 안개를 적용하면



안개의 색상, 농도, 범위 등 다양한 파라미터를 실시간으로 쉽게 변경할 수 있습니다.



---





3. 개발 순서

---

3-1. SwapChain에서 가져온 Buffer로 RTV생성 - 최종 Rendering RTV



마지막에 그려질 Backbuffer로 Render Target View 만들기 (마지막에 그려질 RTV생성)

 SwapChain->GetBuffer(0, __uuidof(ID3D11Texture2D), (void**)&BackBufferTexture);

 D3D11_RENDER_TARGET_VIEW_DESC FinalFrameRTVDesc = {};
 FinalFrameRTVDesc.Format = DXGI_FORMAT_B8G8R8A8_UNORM_SRGB; // 색상 포맷
 FinalFrameRTVDesc.ViewDimension = D3D11_RTV_DIMENSION_TEXTURE2D; // 2D 텍스처

 HRESULT hr = Device->CreateRenderTargetView(BackBufferTexture, &FinalFrameRTVDesc, &BackRTV);
 if (FAILED(hr))
 {

     return ;
 }

3-2. SceneTexture, RTV, 그리고 SRV 생성

• SceneTexture 생성:
  우리가 현재 Rendering 하는 세계를 담은 Texture를 만들어야 합니다.
  이 Texture에는 매 프레임 장면의 결과물이 저장될 버퍼 역할을 합니다.


• Render Target View (RTV) 생성:
  SceneTexture와 연결된 RTV를 생성하여, 렌더링 파이프라인이 이 텍스처에 직접 장면을 렌더링하도록 설정합니다.


• Shader Resource View (SRV) 생성:
  위에서 생성한 SceneTexture로부터 SRV를 생성합니다.
  이 SRV는 Post Processing에서(Full Quad를 그릴 때) Shader가 SceneTexture의 내용을 Sampling할 수 있도록 하는 역할을 합니다.

https://yeoul0714.tistory.com/12 (Shader Resource View 참고)

[DX11] Shader Resource View(SRV), Sampler에 대해서



바로 우리가 현재 Render 하고 있는 세계를 Shader Resource View로 뽑아내야 합니다.



그렇게 해서 나온 SRV를 Quad Rendering 시에 Texture로 넘겨주도록 할 것입니다.



SceneRenderTexture 생성하고 (ID3D11Texture2D*) 그것을 이용해 Render Target View 만들기

 - 우리가 Rendering하는 세계가 담길 SRV생성

D3D11_TEXTURE2D_DESC texDesc = {};
texDesc.Width = ScreenWidth;
texDesc.Height = ScreenHeight;
texDesc.MipLevels = 1;
texDesc.ArraySize = 1;
texDesc.Format = DXGI_FORMAT_R8G8B8A8_UNORM;  // 색상 포맷
texDesc.SampleDesc.Count = 1;
texDesc.Usage = D3D11_USAGE_DEFAULT;
texDesc.BindFlags = D3D11_BIND_RENDER_TARGET | D3D11_BIND_SHADER_RESOURCE;
Device->CreateTexture2D(&texDesc, nullptr, &SceneRenderTexture);

texDesc.Format = DXGI_FORMAT_R32_TYPELESS;  // 깊이 포맷
texDesc.BindFlags = D3D11_BIND_DEPTH_STENCIL | D3D11_BIND_SHADER_RESOURCE;
Device->CreateTexture2D(&texDesc, nullptr, &SceneRenderTexture);

Device->CreateRenderTargetView(SceneRenderTexture, nullptr, &SceneRTV);

// 셰이더 리소스 뷰 생성 (색상)
Device->CreateShaderResourceView(SceneRenderTexture, nullptr, &SceneSRV);



기본적으로 Render Target View(출력 대상) Shader Resource View(무엇을 출력할지)를 만들려면 ID3D11Texture2D가 필요합니다.



3-3. Depth Stencil View, Depth Stencil SRV 생성

• Depth Stencil Texture 생성: 3D 장면의 깊이 정보를 저장하는 전용 텍스처를 생성합니다. 이 텍스처는 각 픽셀의 카메라로부터의 거리(깊이) 정보를 저장하는 버퍼 역할을 합니다.


• Depth Stencil View (DSV) 생성: Depth Stencil Texture와 연결된 DSV를 생성하여, 렌더링 파이프라인이 3D 장면을 그릴 때 깊이 정보를 이 텍스처에 기록하고 깊이 테스트를 수행할 수 있도록 설정합니다.


• Depth Stencil SRV 생성: 위에서 생성한 Depth Stencil Texture로부터 SRV를 생성합니다. 이 SRV는 Post Processing 단계에서(Full Quad를 그릴 때) 셰이더가 DSSRV에 접근하여 안개등의 깊이 기반 효과를 계산할 수 있도록 하는 역할을 합니다.

3-4. Binding 해주기, 필요한 것들 생성(Shader)

DeviceContext->OMSetRenderTargets(1, &SceneRTV, DepthStencilView);

이런식으로 Render Target View, DepthStencilView를 Binding 해준다.



그리고 또 중요한 점은 이렇게 생성된 아이들을 마지막에 Quad에 그려줄 때에도 새로운 Shader가 필요하다는 것이다.



아래의 함수를 실행해서 Quad Shader를 생성해 준다.

void FRenderer::CreateQuadShader()
{
    // 1. 쉐이더 컴파일
    ID3DBlob* VertexShaderCSO = nullptr;
    ID3DBlob* PixelShaderCSO = nullptr;
    HRESULT hr;

    // 버텍스 쉐이더 컴파일
    hr = D3DCompileFromFile(L"Shaders/QuadVertexShader.hlsl", nullptr, nullptr, "VS_Main", "vs_5_0", 0, 0, &VertexShaderCSO, nullptr);
    if (FAILED(hr))
    {
        Console::GetInstance().AddLog(LogLevel::Warning, "Quad VertexShader Compilation Error");
        return;
    }

    // 버텍스 쉐이더 생성
    hr = Graphics->Device->CreateVertexShader(
        VertexShaderCSO->GetBufferPointer(),
        VertexShaderCSO->GetBufferSize(),
        nullptr,
        &QuadVertexShader
    );
    if (FAILED(hr))
    {
        Console::GetInstance().AddLog(LogLevel::Warning, "Quad VertexShader Creation Error");
        VertexShaderCSO->Release();
        return;
    }

    // 픽셀 쉐이더 컴파일
    hr = D3DCompileFromFile(L"Shaders/QuadPixelShader.hlsl", nullptr, nullptr, "PS_Main", "ps_5_0", 0, 0, &PixelShaderCSO, nullptr);
    if (FAILED(hr))
    {
        Console::GetInstance().AddLog(LogLevel::Warning, "Quad PixelShader Compilation Error");
        VertexShaderCSO->Release();
        return;
    }

    // 픽셀 쉐이더 생성
    hr = Graphics->Device->CreatePixelShader(
        PixelShaderCSO->GetBufferPointer(),
        PixelShaderCSO->GetBufferSize(),
        nullptr,
        &QuadPixelShader
    );
    if (FAILED(hr))
    {
        Console::GetInstance().AddLog(LogLevel::Warning, "Quad PixelShader Creation Error");
        VertexShaderCSO->Release();
        PixelShaderCSO->Release();
        return;
    }

    // 입력 레이아웃 생성
    D3D11_INPUT_ELEMENT_DESC layout[] = {
        {"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D11_INPUT_PER_VERTEX_DATA, 0},
        {"COLOR", 0, DXGI_FORMAT_R32G32B32A32_FLOAT, 0, 12, D3D11_INPUT_PER_VERTEX_DATA, 0},
        {"NORMAL", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 28, D3D11_INPUT_PER_VERTEX_DATA, 0},
        {"TEXCOORD", 0, DXGI_FORMAT_R32G32_FLOAT, 0, 40, D3D11_INPUT_PER_VERTEX_DATA, 0},
        {"BLENDINDICES", 0, DXGI_FORMAT_R32_UINT, 0, 48, D3D11_INPUT_PER_VERTEX_DATA, 0}
    };

    hr = Graphics->Device->CreateInputLayout(
        layout,
        ARRAYSIZE(layout),
        VertexShaderCSO->GetBufferPointer(),
        VertexShaderCSO->GetBufferSize(),
        &QuadInputLayout
    );
    if (FAILED(hr))
    {
        Console::GetInstance().AddLog(LogLevel::Warning, "Quad InputLayout Creation Error");
        VertexShaderCSO->Release();
        PixelShaderCSO->Release();
        return;
    }

    // 리소스 해제
    VertexShaderCSO->Release();
    PixelShaderCSO->Release();
}



Quad Shader는 Texture로 앞선 Render에서 넘어온 Shader Resource View, Depth Stencil SRV를 받는다.



아래는 Quad Pixel Shader 코드이다.



당장 볼 곳은 Texture2D SceneTexture, Texture2D DepthTexture이다.



여기서 Texture가 위에서 우리가 만들어준 SRV, DSSRV이다. (이곳엔 우리가 기존에 Rendering하던 World와 그 깊이값이 담겨있다.)



Render모드에 따라서 SRV를 이용해 일반적인 화면을 그리기도 하고



DSSRV를 이용해서 Depth View를 그리기도 한다.

// 입력 구조체
struct VS_OUTPUT
{
    float4 Position : SV_POSITION;
    float2 TexCoord : TEXCOORD0;
};

// 텍스처 및 샘플러
Texture2D SceneTexture : register(t0);
Texture2D DepthTexture : register(t1);
SamplerState SampleType : register(s0);

// 상수 버퍼 추가
cbuffer RenderModeBuffer : register(b0)
{
    int RenderMode; // 0: 일반 모드, 1: 깊이 뷰 모드
    float NearPlane; // 근거리 평면
    float FarPlane; // 원거리 평면
    float Padding; // 16바이트 정렬을 위한 패딩
};

// 픽셀 쉐이더 진입점
float4 PS_Main(VS_OUTPUT input) : SV_TARGET
{
    // 깊이 텍스처에서 깊이 값 샘플링
    float depth = DepthTexture.Sample(SampleType, input.TexCoord).r;


    // 하드웨어 깊이값 선형화
    float linearDepth = (2.0 * NearPlane * FarPlane) /
                       (FarPlane + NearPlane - depth * (FarPlane - NearPlane));

    // 0~1 범위로 정규화 후 클램핑
    float normalizedDepth = saturate((linearDepth - NearPlane) / (FarPlane - NearPlane));

    // 깊이 뷰 모드인 경우
    if (RenderMode == 1)
    {
        return float4(normalizedDepth, normalizedDepth, normalizedDepth, 1.0);
    }

    // 일반 모드일 경우
    // 씬 텍스처에서 색상 샘플링
    float4 color = SceneTexture.Sample(SampleType, input.TexCoord);


    // 안개 효과 적용
    return ApplyFog(color, depth, input.TexCoord);
}



---



4. 전체적인 Rendering 흐름

---



우선 if 문은 Multi View Port를 구분 해 주는 코드이고 기본적으로 지금은 단일 view port이기 때문에



else에 있는 Render만 보면 되겠다.



else에 있는  render는 우리가 1번에서 만들어줬던 RTV에 Rendering 되고 그 정보는



우리가 만들어 주었던 SRV에 저장된다.

동시에, 같은 렌더링 과정에서 3D 장면의 깊이 정보는 DepthStencilView(DSV)에 자동으로 저장됩니다.



이 깊이 정보는 원래 렌더링 과정에서 깊이 테스트를 위해 사용되지만,



우리가 만든 Depth Stencil SRV를 통해 나중에 post process 단계에서도 접근할 수 있게 됩니다.



렌더링이 완료된 후, 색상 정보(SRV)와 깊이 정보(DSSRV) 모두 Quad Shader에 전달되어



최종적인 화면 효과를 적용하는 데 사용됩니다.



void FEngineLoop::Render()
{
    graphicDevice.Prepare();

    if (LevelEditor->IsMultiViewport())
    {
        std::shared_ptr<FEditorViewportClient> viewportClient = GetLevelEditor()->GetActiveViewportClient();
        for (int i = 0; i < 4; ++i)
        {
            LevelEditor->SetViewportClient(i);
            renderer.PrepareRender(GLevel);
            renderer.Render(GetLevel(),LevelEditor->GetActiveViewportClient());
        }
        GetLevelEditor()->SetViewportClient(viewportClient);
    }
    else
    {
        renderer.PrepareRender(GLevel);
        renderer.Render(GetLevel(),LevelEditor->GetActiveViewportClient());
    }

    renderer.RenderToBackBuffer(LevelEditor->GetActiveViewportClient());
}







저장된 아이들은 RenderToBackBuffer에서 전부 그려지게 된다. (Post Processing)



코드를 보면 우선 RTV는 우리가 0번에서 만들어준 Backbuffer로 설정해 주고 있다.



그리고 PSSetShaderResources를 통해서 우리가 Render 한 내용이 저장되어 있는 SceneSRV, DepthSRV를

Binding 해주고 있다.

그리고 Shader도 Set 해주고 Quad 그리는데 필요한 정점, 인덱스 정보를 넘겨서 Rendering을 하고 있다

void FRenderer::RenderToBackBuffer(std::shared_ptr<FEditorViewportClient> ActiveViewport)
{
    // 백버퍼를 렌더 타겟으로 설정
    Graphics->DeviceContext->OMSetRenderTargets(1, &Graphics->BackRTV, nullptr);

    // 렌더 모드를 constant buffer를 통해 픽셀 쉐이더에 전달
    FRenderModeConstants cbData;

    cbData.NearPlane = 0.1f; // 실제 Near Plane 값으로 수정
    cbData.FarPlane = 100.f; // 실제 Far Plane 값으로 수정
    cbData.Padding = 0.0f;

    if (ActiveViewport->GetShowFlag() & static_cast<uint64>(EEngineShowFlags::Scene_Depth))
    {
        cbData.RenderMode = 1;
        Graphics->DeviceContext->PSSetShaderResources(1, 1, &Graphics->DepthSRV);
    }
    else
    {
        cbData.RenderMode = 0;
        Graphics->DeviceContext->PSSetShaderResources(0, 1, &Graphics->SceneSRV);
        Graphics->DeviceContext->PSSetShaderResources(1, 1, &Graphics->DepthSRV);
    }


    D3D11_MAPPED_SUBRESOURCE mappedResource;
    Graphics->DeviceContext->Map(RenderModeConstantBuffer, 0, D3D11_MAP_WRITE_DISCARD, 0, &mappedResource);
    memcpy(mappedResource.pData, &cbData, sizeof(FRenderModeConstants));
    Graphics->DeviceContext->Unmap(RenderModeConstantBuffer, 0);

    Graphics->DeviceContext->PSSetConstantBuffers(0, 1, &RenderModeConstantBuffer);

    // 쉐이더 설정
    Graphics->DeviceContext->VSSetShader(QuadVertexShader, nullptr, 0);
    Graphics->DeviceContext->PSSetShader(QuadPixelShader, nullptr, 0);

    // 입력 레이아웃 설정
    Graphics->DeviceContext->IASetInputLayout(QuadInputLayout);

    // 정점 및 인덱스 버퍼 설정
    UINT stride = sizeof(FVertexSimple);
    UINT offset = 0;
    Graphics->DeviceContext->IASetVertexBuffers(0, 1, &QuadVertexBuffer, &stride, &offset);
    Graphics->DeviceContext->IASetIndexBuffer(QuadIndexBuffer, DXGI_FORMAT_R32_UINT, 0);
    Graphics->DeviceContext->IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST);

    // Full Screen Quad 그리기
    Graphics->DeviceContext->DrawIndexed(6, 0, 0);
}



여기까지 하면 우리는 Quad를 통해서 Rendering 하고 있는 것이 된다!!

굉장히 복잡하지만.. 사실 바로 그리던 것을 Quad를 한 번 더 통과하고 있을 뿐입니다.

원래 Back Buffer로 바로 갈 내용을 SRV, DSSRV에 담고 그것을 이용해서 Quad를 그리는 방식이라고 생각하시면 됩니다.



이렇게 SRV 와 DSSRV 로 받아야 Quad Shader에서 Post Processing이 가능해집니다.



특히 안개와 같은 효과는 깊이 정보가 필수적인데, DSSRV를 통해 깊이 정보에 접근함으로써



거리에 따른 안개 농도 변화나 높이에 따른 안개 효과 등을 계산할 수 있습니다.



Post Process의 핵심은 3D 장면을 직접 화면에 그리는 대신 중간 단계의 텍스처에 그린 후



그 결과물을 사용하여 추가적인 효과를 적용할 수 있다는 점입니다.



색상 정보와 함께 깊이 정보까지 활용함으로써 훨씬 더 풍부하고 사실적인 효과를 구현할 수 있게 됩니다.



모르시는 용어는 개념을 확실히 하시면서 읽으시면 이해가 빠르실 것이라 생각됩니다.
